昨年集中豪雨により山小屋の横を流れる川が氾濫し水道の水源地が流された。
このため川の対岸に無線カメラを取り付け遠制切替器により他のカメラと切替
て川の状況を遠方監視できるように製作を始めた。
リモートコントロール信号（約１秒）のＯＮ、ＯＦＦによって切替動作をオルタネート動作させる
ためラッチングリレーを採用した。ビデオ入力２回路、出力１回路のだが構成だがリレー が１００Ｖ

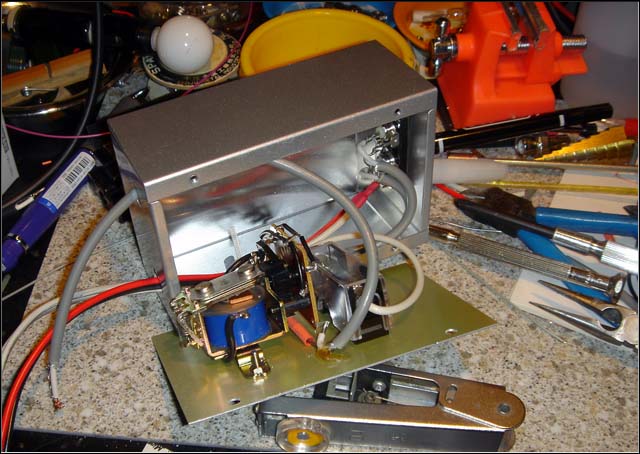

しかなかったため本体側に補助リレーを入れるため改造することになった。

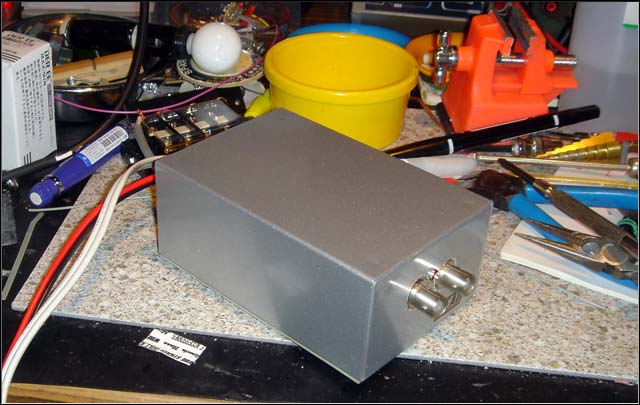

完成後のケース。以前廃品の大型モニターテレビから外しておいたＢＮＣ端子が役立った。
