バッテリーは取り外しできるようマジックテープで固定、基板やカメラはコネクタで接続する。
トラブルが起きたときに半田付けにしてしまうと切り離しが大変だ。 バッテリーは完全密閉タイプ
とした。普通のバッテリーを使うとガスが発生し数ヶ月で電子部品などが腐食してしまう。

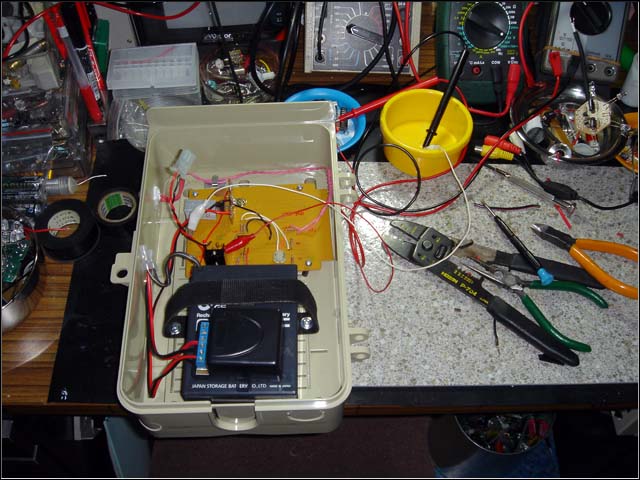

屋外用防水ボックスにバッテリーと制御回路を組み込み自作回路の動作を確認。

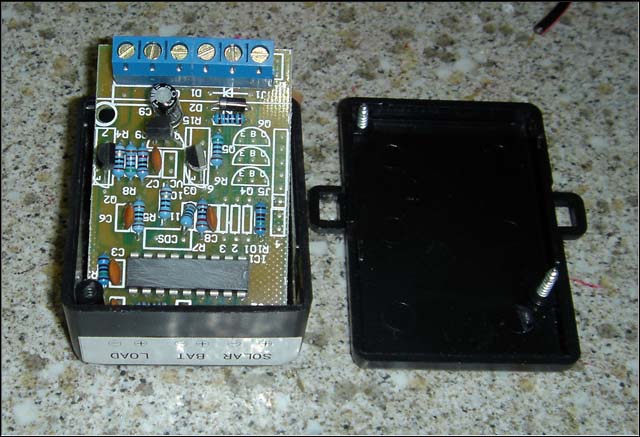

メチャ安い中国製のソーラーコントローラー、タバコぐらいの大きさだ。テストをしてみたところ
今回使うには無理があることがわかった。動作に問題がある、ソーラーから充電するのはいいがバ
ッテリーに対して充電が始まると負荷を切断してしまうのだ。これは小さなパネルを使って昼間充
電し夜になり充電しなくなると自動的に負荷がONになって電球を灯すように動作するのだ。 仕方
ないので簡易的なバッテリー保護回路を自作することにした。
