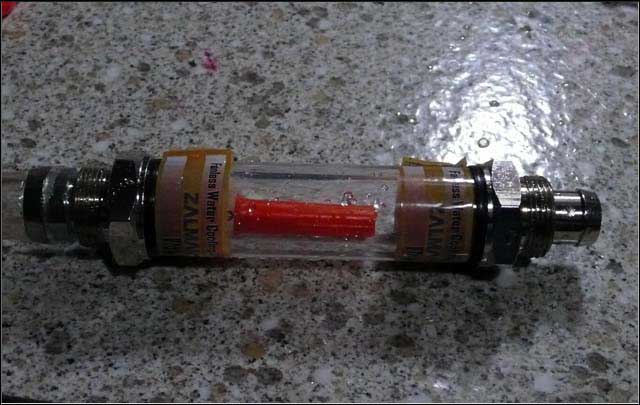

これがRESERATOR 1 Plusに付属していたものでＺＡＬＭＡＮでは可視化装置と呼んでいる。
内部にオレンジ色の浮きがあり流水によって動く。これを縦に配置すると浮きは流水によ
って浮き沈みする。これを光センサーの遮光に利用しようというものだ。　　　　　　　

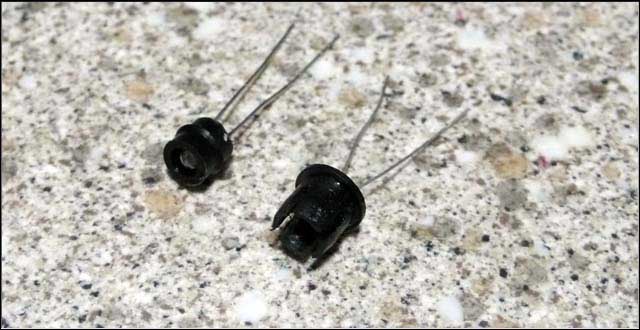

手元に有ったＣＤＳ（受光素子）とＬＥＤ（発光ダイオード）をプラ製のホルダーに取り
付けてみた。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

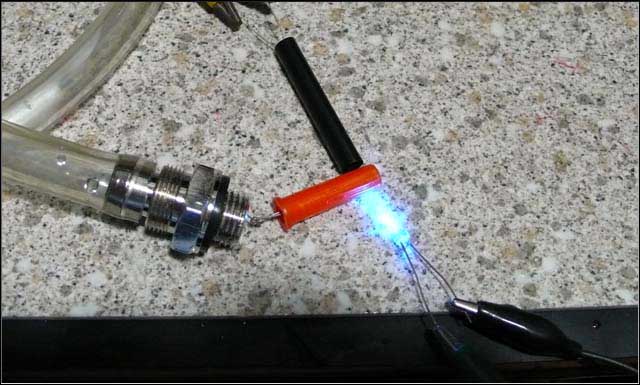

ＬＥＤを発光させフロートを配置してその光の遮断によってどの程度のＣＤＳに抵抗値変
化があるか確認した。（品名もデータシートもないため）ＯＮ時に３５ＫΩ、ＯＦＦ時は
５ＭΩ以上の値となった。これなら出来そうだ。　　　　　　　　　　　　　　　　　　

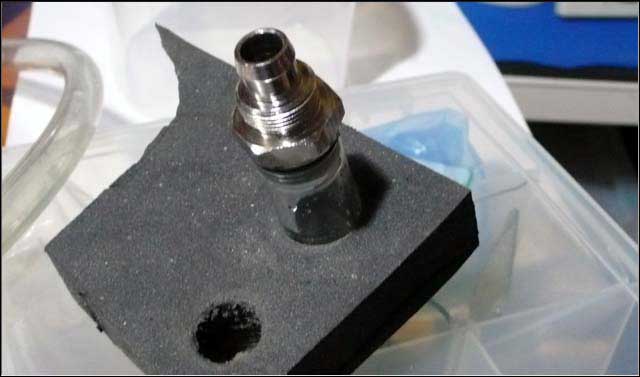

硬質ゴムに穴を開けてこの筒を貫通させるようにする。こうすれば位置調整も出来る。　




適当な大きさにゴムを切り熱収縮チューブで端末処理をしたＬＥＤとＣＤＳを押し込む。

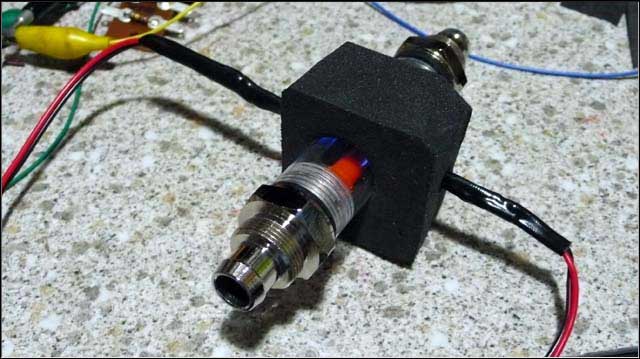

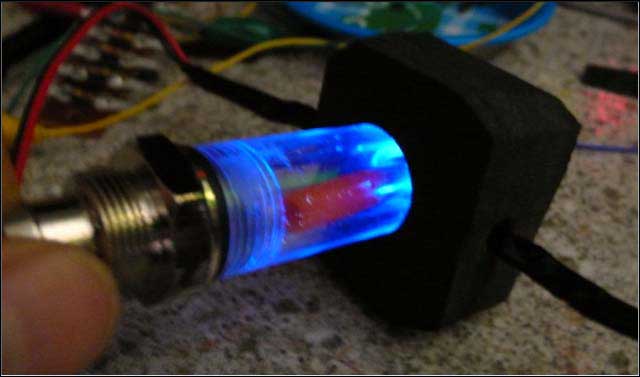

点灯してみると意外にきれいだ。青のＬＥＤを使ったのは手持ちに沢山あったのと波長が
ＣＤＳの感度の良いところにあるようだったからだ。　　　　　　　　　　　　　　　　

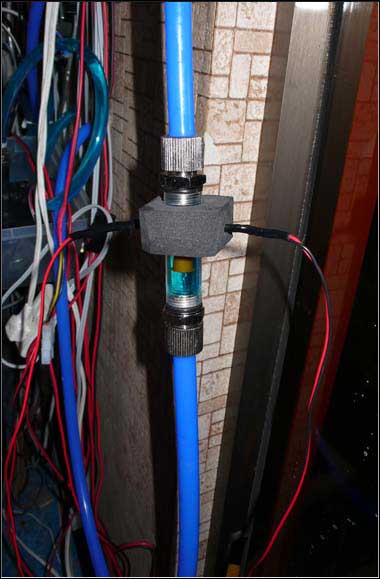

実際の冷却系統に挿入してみた。ポンプを回すと内部のオレンジ色の浮きが昇って光の通
路を遮断し、ポンプが止まると下に下がってＣＤＳは受光しＯＮとなる。何回も繰り返し
テストをしたが問題なく動いた。しかし流水によって浮きが揺れるため、たまに０．１秒
ぐらいＯＮになるときがあった。この誤動作を防ぐため回路にコンデンサーを入れて遅延
させた。なお回路は前回の検出器の物を一部定数を変更し流用した。　パソコン起動時に
は電源ＯＮと同時に水流が立ち上がらないので約１秒警報が出る。これは動作テストが毎
回出来るというメリットとなった。　なお検出部は外光の影響を受けないように黒いフェ
ルトで包んで万全を期した。　とにかく水冷式パソコンは大変だがやり甲斐がある。　　

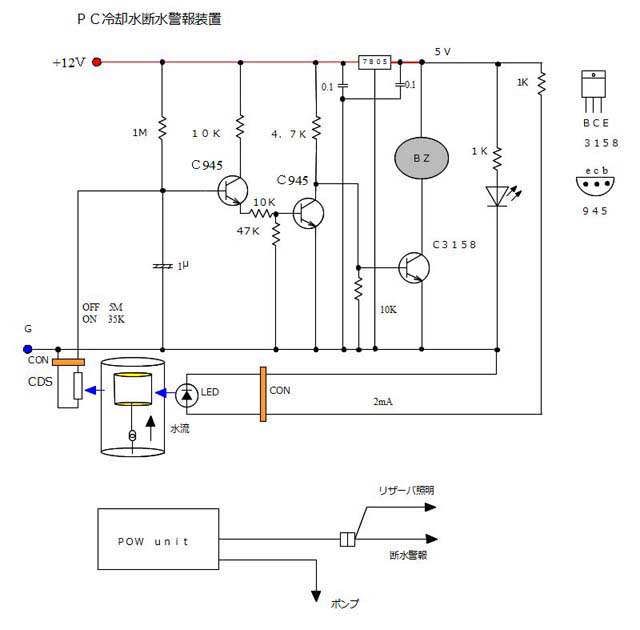

参考回路図
