バッテリーが気掛かりなので。追加装置。

ランクル７０で使っていた２４Ｖ用のソーラーパネルがあったのでバッテリー充電器を作るこ

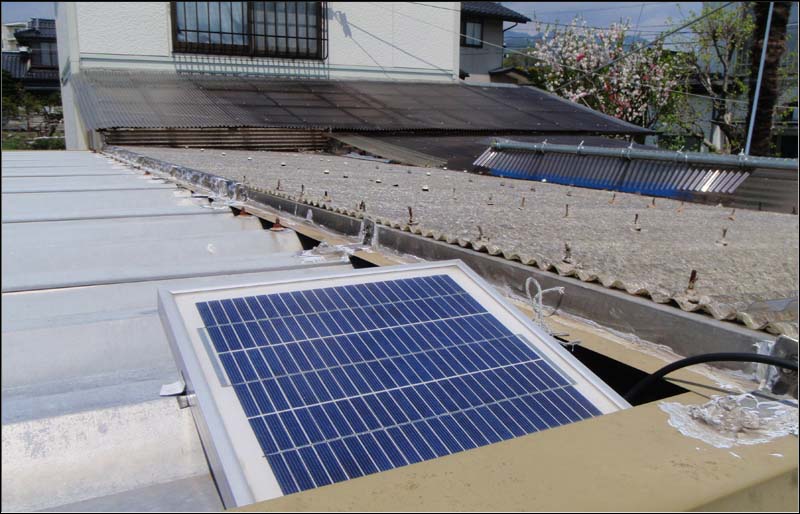

とにした。陽当たりの良い車庫の屋根に設置、強風でも飛ばないように固定が必要。

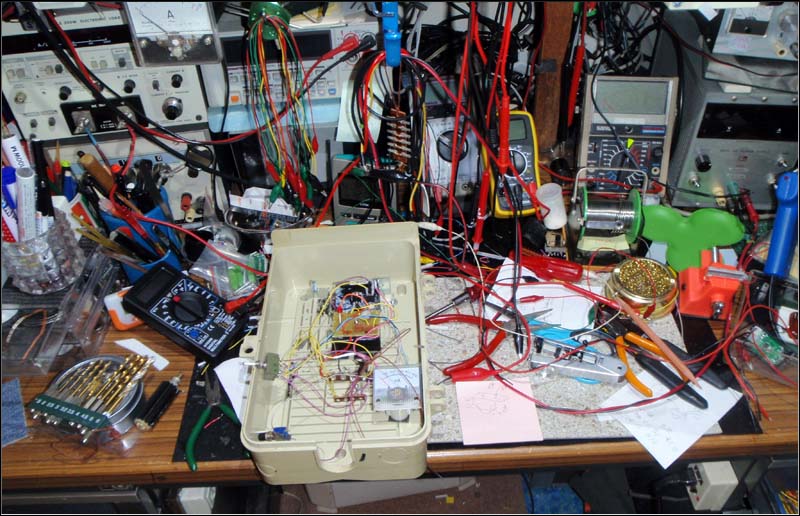

我が家の研究室で防水ケースの中に１２Ｖと２４Ｖの充電回路を製作し組み込む。

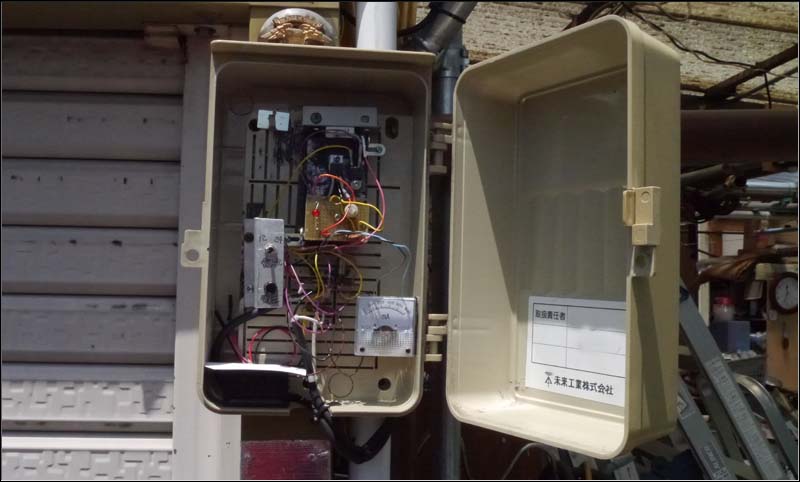

電圧計、電流計などと付けた後に車庫の壁に設置、電流計は１２Ｖ−２４Ｖを切換て使用。

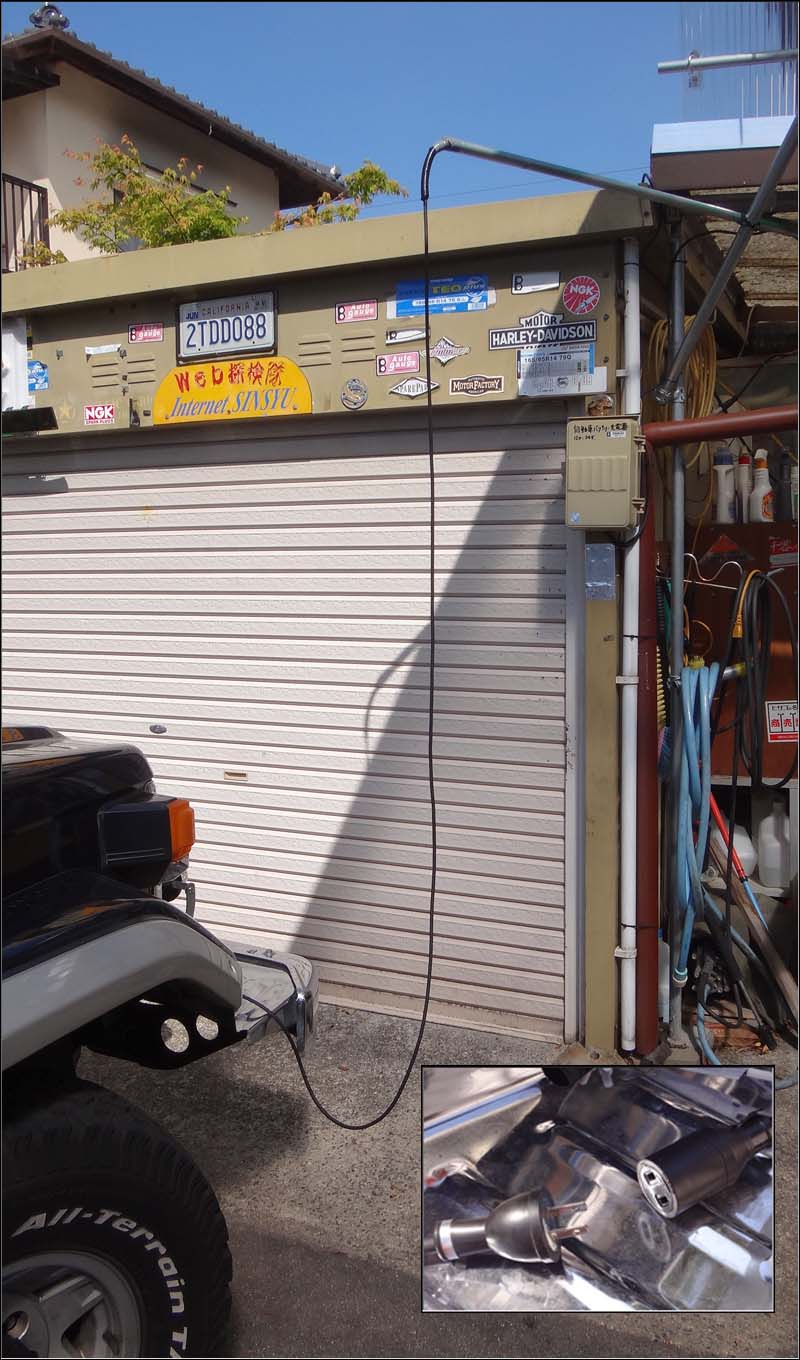

ランクル７０への給電の様子、防水コンセントを使うが極性を間違えても良いように
ダイオードブリッジを追加してある。

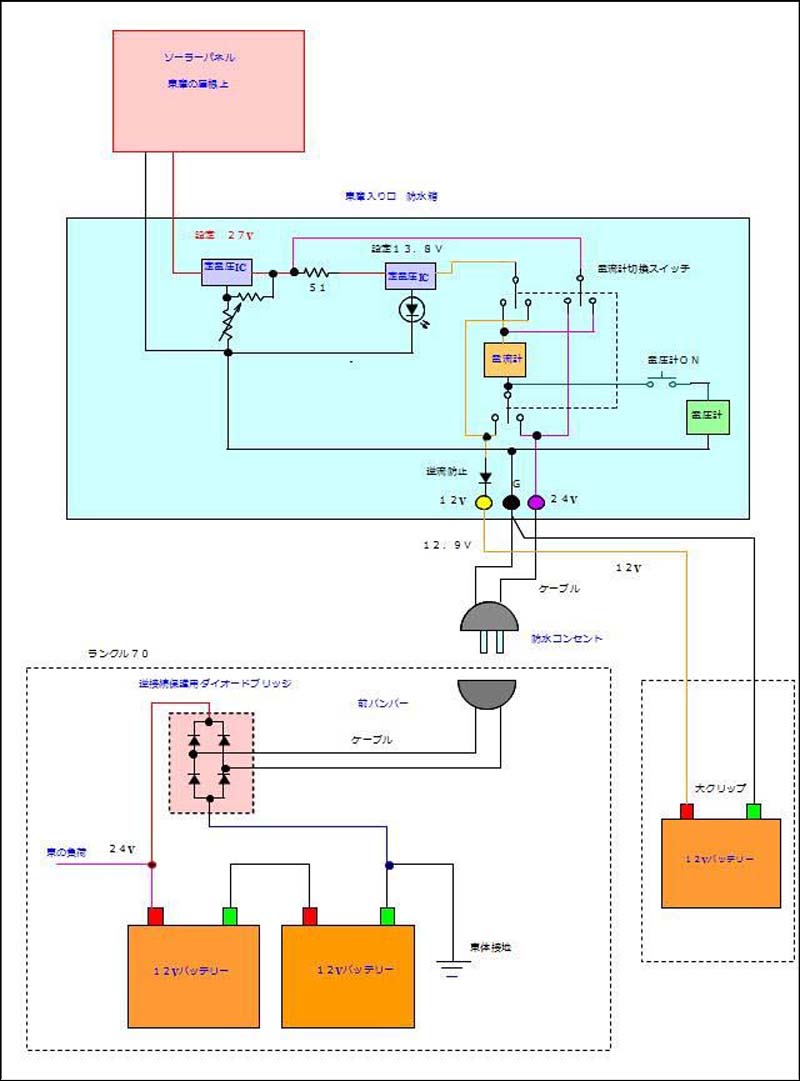

全体の回路図　バッテリーが過充電にならないように電圧制限したり充電状況を確認。
