水流を検出するのは難しいのでパソコンより高い位置にあるリザーバーに戻るチューブの
冷却水が少し下がることを利用して水検知装置を造ることにした。水の抵抗値を検出して

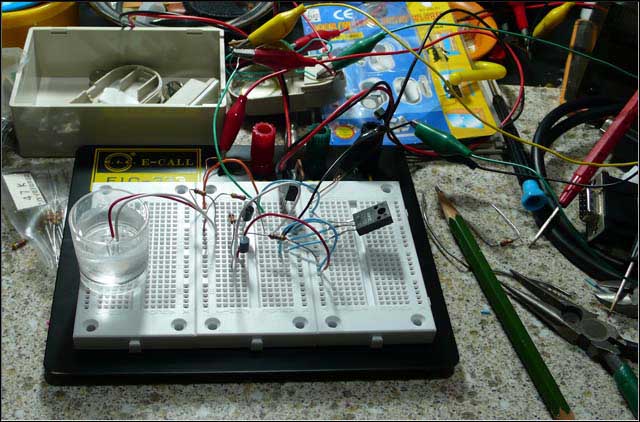

増幅しトランジスタスイッチでブザーを鳴らすことにしてバラックテストをして定数を決
めた。　回路図　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　

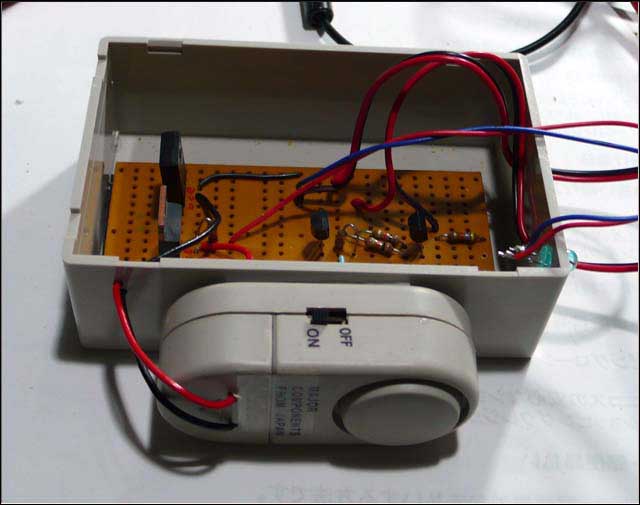

百円で買った防犯ドアアラームのブザー部分を利用して回路をプラボックスに組み込んだ。
このブザーは強力で１００ｍ先でもガンガン聞こえるほど大きな音がする。電源は水銀電
池３個だったが直流電源ボックスから供給することにした。もしも何ヶ月か先に電池が切
れては保護装置にならない。　　　　　　　　　　　　　　　　　　　　　　　　　　　

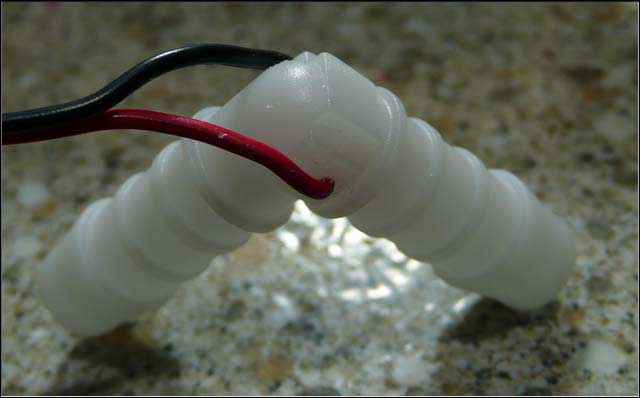

配管継手を利用して側面に２つ穴を開け中に電線を入れて検出電極（センサー）とした。
漏水しないよう２液式接着剤で固める。　　　　　　　　　　　　　　　　　　　　　　

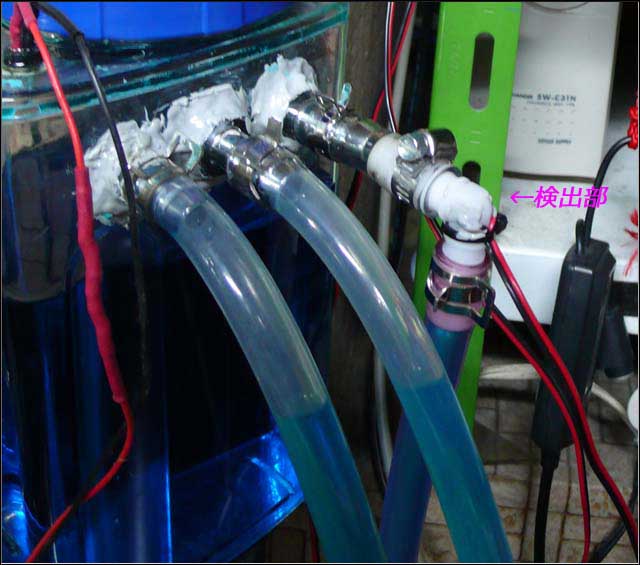

リザーバのチューブにエルボを取り付ける。抜けないようにしっかり締める。ポンプが停
止したとき５ｃｍぐらいチューブの水位が下がる。この部分にエルボの検出電極が入るの
でポンプが停止すると検出できる。またホースの漏水事故も検出できる。　　　　　　　

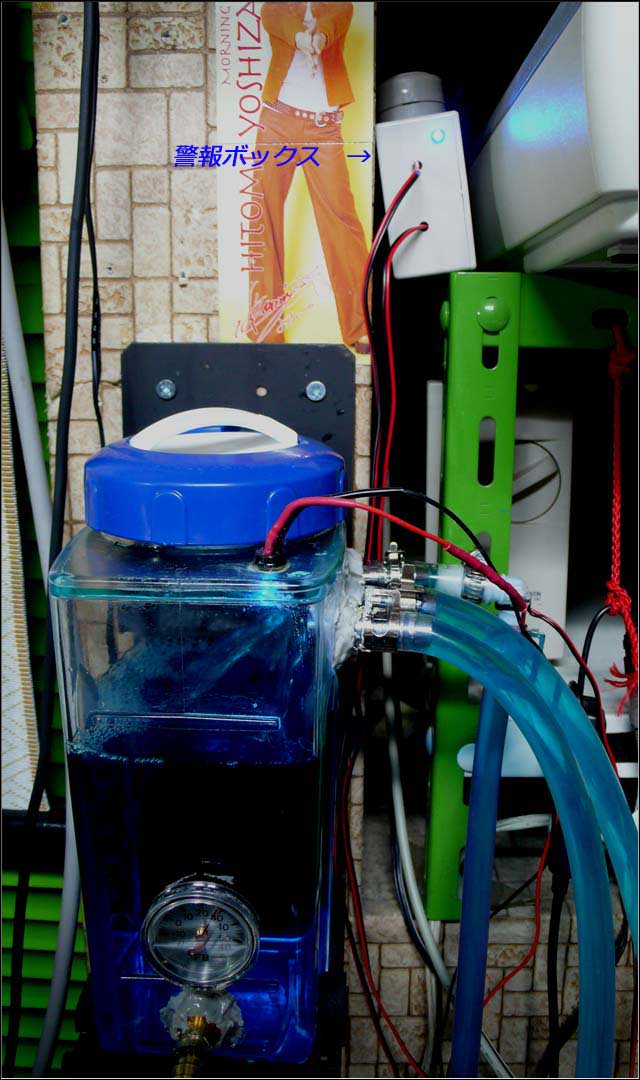

これで完成．．動作テストを何回も行った。とにかく１３０Ｗも発熱するＣＰＵである熱
対策はいくらやってもやり過ぎはない。もしもこのＣＰＵが焼けたら．．１３万円がすっ
飛んでしまう。このＣＰＵひとつでノートパソコンぐらい買えてしまうぐらい高価なのだ。
